Lavage du Sable de Concassage VSI 200 tph
Dans l’ingénierie moderne des granulats, la production de sable de concassage issu de concasseurs à axe vertical (VSI) est devenue la norme industrielle pour remplacer le sable naturel de rivière. Cependant, si le concasseur VSI confère aux Grains une cubicitée parfaite et élimine les micro-fissures internes, il génère inévitablement une proportion importante de poussières de roche ultrafines (particules inférieures à 63 micromètres). En quantité excessive, ces fines altèrent l’ouvrabilité du béton, augmentent la consommation de ciment et réduisent la résistance mécanique des ouvrages.
Pour traiter un débit commercial continu de 200 tonnes par heure, le choix de la ligne de lavage ne peut pas reposer sur de simples estimations empiriques. Il exige un calcul précis du bilan de matière, un contrôle rigoureux du rapport eau/sable et une sélection d’équipements capables d’éliminer les argiles et les fines indésirables tout en conservant la fraction granulométrique noble comprise entre 0.1 et 2 millimètres.
En tant qu’ingénieur senior en procédés, je vous présente dans ce guide technique les règles de dimensionnement et d’architecture hydraulique pour concevoir une installation performante de lavage du sable de concassage VSI 200 tph.
Le Bilan de Matière et les Exigences Hydrauliques à 200 t/h
Le dimensionnement d’un circuit de lavage humide traitant 200 tonnes par heure de sable VSI commence par l’analyse de la pulpe et la définition du point de coupure granulométrique. À l’entrée du circuit de lavage, le sable brut issu du VSI contient généralement entre 10 % et 15 % de particules inférieures à 63 micromètres. L’objectif normatif (selon la norme NF EN 12620) est de ramener cette teneur sous le seuil de 3 % à 5 %, tout en garantissant un Équivalent de Sable (ES) supérieur à 75 ou 80 %.
Pour fluidifier un débit solide de 200 tonnes par heure et permettre une séparation efficace par gravité et décantation, le rapport eau/sable doit être maintenu entre 1.5:1 et 2:1 en poids. Cela signifie que le système hydraulique doit injecter et brasser en permanence entre 300 et 400 mètres cubes d’eau par heure. Un débit d’eau insuffisant entraîne une surconcentration de la pulpe, empêchant la séparation des argiles et colmatant les toiles de criblage. Inversement, un excès d’eau crée des turbulences excessives qui entraînent les fines de valeur (0.1 à 0.4 mm) vers les bassins de décantation.
L’Architecture Recommandée pour une Ligne de 200 t/h
Une installation de lavage efficace ne se limite pas à une simple roue laveuse. Pour traiter 200 tonnes par heure sans perte de produit noble, l’architecture de la ligne doit associer concassage tertiaire, criblage humide, lavage primaire par décantation et récupération secondaire des fines.
1. Étape de Concassage et Mise en Forme (VSI)
En amont du lavage, le minerai pré-concassé (par exemple issu d’un concasseur à cône HPT300) est alimenté dans un concasseur VSI de dernière génération, tel que le VSI6X1040. Grâce à son rotor à quatre ouvertures et sa vitesse périphérique optimale, le VSI6X1040 transforme les granulats de 0-10 mm en un sable parfaitement cubique. La maîtrise de la vitesse du rotor permet de cibler un module de finesse optimal (entre 2.6 et 3.0) avant l’injection de l’eau.
2. Criblage Humide et Mousse de Rincage
Le sable issu du VSI6X1040 est déversé sur un crible vibrant à haute fréquence, tel que le S5X2460-3. Équipé de rampes d’arrosage sous pression (pressions de pulvérisation situées entre 2 et 3 bars), le crible S5X assure une première séparation en séparant le gravillon (recirculé vers le VSI) de la pulpe de sable 0-4 mm alimentant le circuit de lavage.
3. Washing Primaire par Laveur à Roue à Augets (XSD)

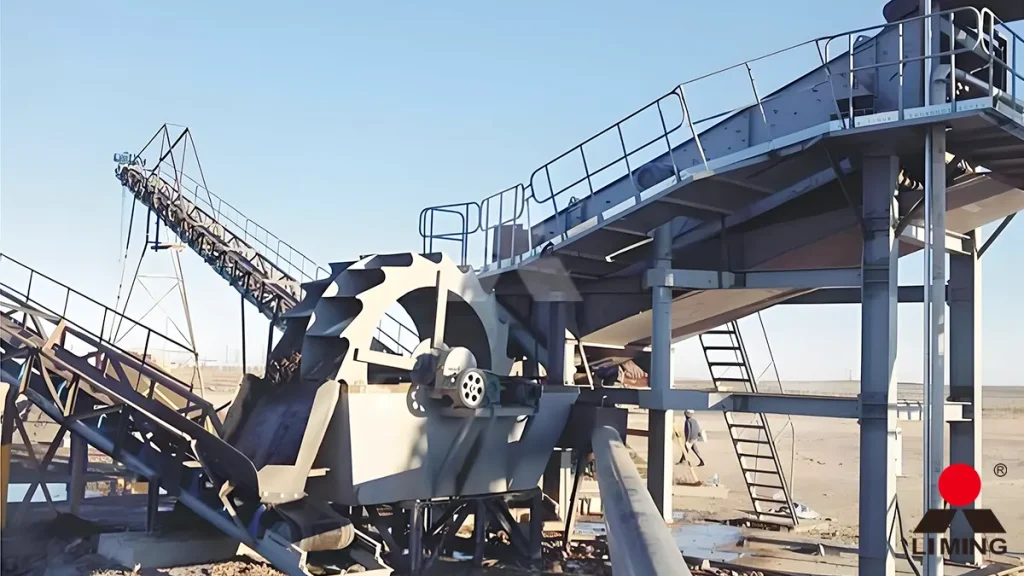

La pulpe hydro-sableuse s’écoule dans le bac d’un laveur de sable à roue à augets de grande capacité, comme le XSD3016. La roue XSD3016 tourne à faible vitesse (entre 1 et 3 tours par minute) dans le bac d’eau. Les augets perforés ramassent le sable décanté (fraction 0.4 à 4 mm), le drainent et le déversent vers l’étape de déshydratation. La lenteur de la rotation permet aux argiles légères et aux suspensions ultrafines de débordez par le déversoir arrière.
4. Récupération des Fines par Groupe d’Hydrocyclonage et Tamis Essoreur
L’eau de débordement du laveur XSD3016 contient encore une quantité précieuse de sable fin (fraction 0.075 à 0.5 mm). Pour éviter que ces fines ne soient perdues dans les boues, la pulpe de débordement est aspirée par une pompe à lisier résistant à l’abrasion et envoyée vers un hydrocyclone. Sous l’effet de la force centrifuge, le sable fin est plaqué contre les parois et descend par la buse inférieure (underflow) directement sur un tamis essoreur vibrant, où il est égoutté et mélangé au sable principal. L’eau chargée de boue (<63 µm) s’échappe par la partie supérieure (overflow) vers la station de clarification.
Matrice de Dimensionnement des Équipements pour 200 t/h
Le tableau ci-dessous résume la configuration technique des équipements recommandés par notre bureau d’études pour une ligne de lavage de sable VSI de 200 tonnes par heure.
| Étape du Procédé | Équipement Recommandé | Capacité Solide (t/h) | Débit d’Eau Requis (m³/h) | Fonction Principale dans le Procédé |
|---|---|---|---|---|
| Concassage Tertiaire & Marge | Concasseur VSI6X1040 | 200 – 250 t/h | 0 (Procédé sec) | Mise en forme cubique et contrôle du module de finesse. |
| Criblage & Démottage | Crible Vibrant S5X2460-3 | 200 t/h (solide) | 80 – 120 m³/h | Délavage initial sous rampes et coupure granulométrique à 4 mm. |
| Lavage & Dévassage Primaire | Roue à Augets XSD3016 | 160 – 200 t/h | 150 – 200 m³/h | Extraction du sable grossier et élimination des matières argileuses. |
| Recyclage des Fines | Groupe Hydrocyclone + Essoreur | 30 – 50 t/h (fines) | 70 – 100 m³/h | Capture des fines 0.1-0.5 mm et égouttage mécanique du produit final. |
Pourquoi l’Ingénierie Systèmes Surpasse l’Achat d’Équipements Isolés
Dans l’ingénierie des procédés, ajouter un laveur de sable mal dimensionné derrière un concasseur VSI performant conduit inévitablement à un désastre opérationnel. Si le bac de la roue est trop étroit, la vitesse ascensionnelle de l’eau augmente et emporte le sable fin vers les bassins de décantation, réduisant votre rendement commercial. Si la pompe de l’hydrocyclone est sous-dimensionnée, la séparation centrifuge échoue et le sable livré sur le chantier reste détrempé et gorgé d’eau.
Chez Liming Heavy Industry, nous concevons les installations de lavage de sable de concassage selon une approche globale en ingénierie de procédés. Nous réalisons des essais granulométriques et de décantabilité en laboratoire sur vos échantillons de roche avant de tracer le schéma de flux définitif. De la fabrication des concasseurs VSI et laveurs XSD au dimensionnement des tuyauteries en polyuréthane, des systèmes d’automatisme PLC et de la clarification des eaux, notre équipe délivre des lignes clés en main qui optimisent vos investissements de capital et réduisent vos dépenses d’exploitation quotidiennes.
Foire Aux Questions Techniques (FAQ)
Voici les réponses de nos ingénieurs de procédés aux questions les plus fréquemment posées lors du dimensionnement d’une ligne de lavage de sable VSI de 200 t/h.
1. Comment calculer le débit d’eau exact pour laver 200 t/h de sable de concassage VSI ?
Le calcul repose sur un rapport eau/sable compris entre 1.5:1 et 2:1. Pour un débit solide de 200 tonnes par heure de sable VSI, il faut injecter entre 300 et 400 mètres cubes d’eau par heure, répartis entre les rampes d’arrosage du crible, le bac de la roue XSD3016 et le circuit d’alimentation de l’hydrocyclone.
2. Quelle est la différence entre une roue à augets XSD3016 et une vis laveuse LSX ?
La roue à augets XSD3016 consomme moins d’énergie, nécessite très peu de maintenance et convient parfaitement au dévassage de grands volumes de sable 0-4 mm. La vis laveuse LSX exerce une action de frottement mécanique plus intense, idéale lorsque le sable est pollué par des argiles très plastiques et collantes.
3. Comment éviter la perte des fines de 0.1 à 0.5 mm lors du lavage du sable VSI ?
Pour éviter la perte des fines, les eaux de débordement de la roue à augets sont envoyées vers un hydrocyclone. La force centrifuge sépare le sable fin de l’eau argileuse. Le sable fin récupéré est redéversé sur un tamis essoreur vibrant pour être réincorporé au sable principal.
4. Quel est l’impact des micro-fines (<63 µm) sur la qualité du béton de structure ?
Un excès de micro-fines augmente considérablement la surface spécifique des granulats. Cela nécessite l’ajout d’une plus grande quantité d’eau et de ciment pour maintenir la plasticité du béton, ce qui augmente le coût de formule et réduit la résistance à la compression du béton durci.
5. Comment ajuster le module de finesse du sable lavé ?
Le module de finesse s’ajuste en modifiant la vitesse de rotation du concasseur VSI (pour faire varier la courbe granulométrique initiale) et en ajustant le diamètre de la buse de l’hydrocyclone (pour réinjecter plus ou moins de fines dans le produit final).
6. Pourquoi associer un tamis essoreur en sortie de laveur à roue XSD ?
Le tamis essoreur vibrant élimine l’eau libre emprisonnée entre les grains de sable. Il permet de faire passer l’humidité du sable extrait de 20 % à seulement 10-12 %, rendant le sable immédiatement transportable par camion sans égouttage prolongé sur stock.
7. Quel Équivalent de Sable (ES) peut-on atteindre avec une ligne VSI3016 bien réglée ?
Une ligne de lavage bien dimensionnée associant la roue XSD3016 et un groupe d’hydrocyclonage permet de faire passer l’Équivalent de Sable (ES piston) de 50-60 % (sable brut) à plus de 80-85 % (sable lavé), respectant les exigences des bétons précontraints.
8. Comment gérer le traitement des boues et le recyclage de l’eau sur un site de 200 t/h ?
Les eaux chargées en argile (300-400 m³/h) sont envoyées vers un clarificateur-épaississeur avec ajout de floculant. L’eau claire nettoyée (85 % du volume) est immédiatement réinjectée dans l’usine, tandis que les boues épaissies sont pressées par un filtre-presse pour former des gâteaux de terre secs.
9. Pourquoi la vitesse de rotation de la roue XSD3016 est-elle un paramètre critique ?
Si la roue tourne trop vite, l’eau n’a pas le temps de s’égoutter à travers les perforations des augets et le sable reste très humide. Si la roue tourne trop lentement, le bac déborde et la capacité solide de 200 t/h ne peut plus être absorbée.
10. Quels services EPC propose Liming Heavy Industry pour les projets de lavage de sable ?
Liming Heavy Industry propose des prestations EPC complètes : caractérisation des roches en laboratoire, ingénierie du schéma de procédé, fabrication sur mesure des VSI et laveurs XSD, conception du réseau de tuyauterie, installation sur site et mise en service industrielle.
Conclusion
Le succès d’une installation de lavage du sable de concassage VSI 200 tph repose sur l’équilibre parfait entre l’efficacité du concassage tertiaire et la précision du circuit hydraulique. Comme nous l’avons démontré dans ce guide d’ingénierie, éliminer les micro-fines néfastes tout en préservant le sable noble exige une synergie totale entre le concasseur VSI6X1040, le laveur à roue XSD3016 et le recyclage des fines par hydrocyclonage.
Maîtriser ce procédé dès la phase d’étude permet d’éviter le colmatage des circuits, de réduire les dépenses d’exploitation liées à l’usure et d’offrir au marché un sable lavé de haute valeur ajoutée, conforme aux exigences des chantiers de génie civil les plus stricts. Contactez l’équipe d’ingénierie des procédés de Liming Heavy Industry pour analyser vos échantillons de roche et dimensionner votre future ligne de lavage de sable.
