Usine de production de concassage de gravier et sable artificiel
Concevoir un organigramme pour l’extraction de roches à haute teneur en silice exige une discipline géométrique et cinétique absolue. Le gravier de rivière (Gravier) n’est pas un calcaire standard ; c’est une anomalie géologique forgée par des millénaires d’érosion hydraulique, résultant en une dureté sphérique de 200MPa et des niveaux de silice dépassant 80%. L’utilisation d’un concasseur à percussion dans cet environnement est un arrêt de mort financier qui vaporisera l’acier allié en moins de deux jours. Une ligne d’extraction viable impose une hiérarchie stricte en 3 étapes en circuit fermé : une mâchoire primaire C6X pour l’extraction brute, un cône secondaire HPT pour la réduction compressive, et surtout, un impacteur à axe vertical VSI6X tertiaire pour corriger violemment l’indice d’aplatissement inhérent de 20% via une collision cinétique roche contre roche, produisant ainsi un sable artificiel de qualité structurelle.
La Faille du Percuteur et l’Hémorragie de la Silice
Forcer un concasseur à percussion sur du gravier détruit instantanément votre dépense opérationnelle par quart.
J’audite et je démantèle régulièrement des schémas dessinés par des concepteurs amateurs qui tentent d’appliquer la logique du calcaire mi-dur aux graviers de rivière. L’utilisation d’un concasseur à percussion secondaire sur une alimentation contenant 80% de silice est un défaut architectural fatal. La friction abrasive des galets glissant contre les battoirs en acier à haute teneur en chrome va littéralement vaporiser l’alliage d’acier en moins de 48 heures.
Vous passerez plus de temps à changer des pièces d’usure qu’à produire des agrégats.
Pour survivre à la dureté de 200MPa, la phase secondaire doit s’appuyer sur une compression annulaire continue, et non sur un impact cinétique direct contre un rotor. Un concasseur à cône multicylindre HPT est la seule option secondaire mathématiquement viable. Il utilise un concassage par laminage à haut régime, forçant les galets abrasifs à se broyer les uns contre les autres dans un réglage de côté fermé (CSS) strictement calibré à 15 mm. Cette compression roche contre roche protège le manteau en manganèse d’une dégradation rapide et stabilise la vitesse d’amortissement du circuit.
Architecture du Grain et le Mandat du VSI
Bien que le cône HPT excelle dans la survie à la compression, il introduit un défaut géométrique secondaire. Bien qu’un concasseur à cône survive à l’extrême dureté des graviers de rivière, sa production brute de 0-20 mm porte intrinsèquement un indice d’aplatissement (lajosité) de 15 à 20 %. Les galets étant naturellement arrondis, la force de compression du cône les cisaille souvent en éclats plats et tranchants.
Sans traitement ultérieur, cet agrégat échoue automatiquement aux tests de conformité du béton commercial à haute résistance.
Pour corriger l’architecture du grain et sauver le ratio de viabilité opérationnelle, le circuit doit intégrer un VSI6X1040 agissant comme façonneur tertiaire. Le VSI ne repose pas sur des enclumes en métal. Il force les galets dans une collision cinétique “roche contre roche” dans son rotor à cavité profonde. Les pierres sont accélérées à des vitesses extrêmes et violemment projetées contre un lit de roche stationnaire tapissant la chambre de concassage. Cette friction cinétique cisaille physiquement les bords plats et coupants, réduisant l’indice d’aplatissement final à un strict <8% et produisant un sable artificiel parfaitement cubique.
Une hiérarchie stricte en 3 étapes est requise pour équilibrer la survie à l’abrasion et la conformité géométrique.
| Étape du Processus | Équipement Recommandé | Capacité (tonnes par heure) | Fonction Cinétique |
|---|---|---|---|
| Extraction Primaire | Mâchoire C6X125 | 230-760 | Réduction compressive brute |
| Survie Abrasive Secondaire | Cône HPT300 | 110-440 | Laminage (Rendement Plat) |
| Façonnage Géométrique Tertiaire | Machine à Sable VSI6X1040 | 264-515 | Collision Cinétique Roche/Roche |
Examinez la puissance de 400 kW du VSI6X1040 (fonctionnant avec deux moteurs de 200 kW). Cet investissement électrique massif n’est pas destiné à la réduction de taille ; il est strictement dédié à générer la vitesse de rotation nécessaire pour exécuter un façonnage roche contre roche à grande vitesse, corrigeant l’indice d’aplatissement créé par le cône.
Criblage en Circuit Fermé et Flux Massique Zéro Déchet

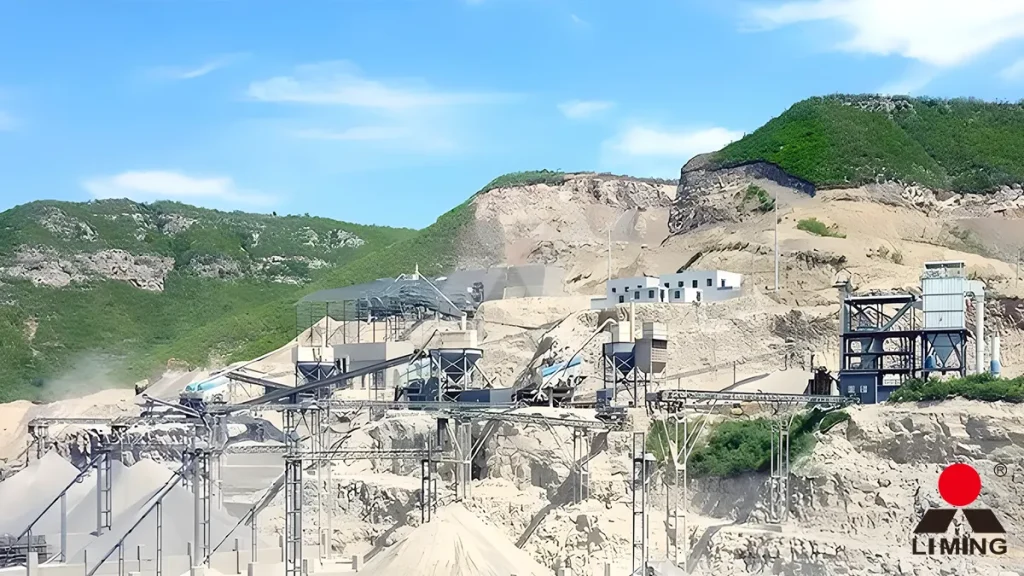

Une usine de gravier en circuit ouvert garantit un déficit du bilan massique. Vous ne pouvez pas simplement pousser la roche à travers trois machines et espérer qu’elle atteigne les spécifications correctes. La disposition doit imposer une matrice de criblage en circuit fermé étroitement intégrée utilisant des cribles vibrants S5X robustes.
Note de terrain : J’ai fermé une opération de gravier de rivière mal conçue en Asie du Sud-Est où le concepteur avait omis le convoyeur de retour. Les matériaux surdimensionnés de +20 mm contournaient le cône et finissaient directement dans le tas de produit final, entraînant le rejet de 1 500 tonnes d’agrégats par l’autorité routière locale.
Dans un circuit fermé correctement conçu, le matériau sortant du cône HPT frappe le crible S5X. Tout gravier de +40 mm non broyé qui ne passe pas les mailles est capturé et recirculé en continu vers la trémie d’alimentation du cône secondaire. Cette boucle géométrique force la roche à subir des laminages répétés jusqu’à ce qu’elle se soumette aux paramètres requis, assurant un flux d’extraction sans déchet strict.
Circuit Gravier 80% Silice : Intégration de la Charge Cinétique
- Flux Massique du Système : 280-310 tph d’extraction continue
- Puissance d’Entraînement Tertiaire : 400 kW (Deux moteurs 200kW VSI6X1040)
- Calibrage CSS : Cône HPT300 strictement verrouillé à 18mm
- Matrice de Criblage : Boucle S5X en circuit fermé pour les refus de +40mm
- Vérification du Grain : Indice d’aplatissement <8% post-façonnage VSI
Abrasión Siliceuse & Verdict du Bilan Massique
Hémorragie des Pièces d’Usure : Pourquoi les percuteurs se vaporisent-ils sur le gravier ?
Le gravier de rivière contient 85 % de silice. Un concasseur à percussion secondaire s’appuie sur des battoirs en acier frappant violemment la roche. La friction extrême de la silice agit comme une meule à grande vitesse, détruisant l’alliage au chrome en moins de 48 heures. Un cône HPT multicylindre est la seule machine secondaire mathématiquement viable, utilisant le laminage compressif pour forcer la roche contre la roche plutôt que contre l’acier.
Déficit de Grain : Pourquoi le gravier concassé au cône ressemble-t-il à du verre brisé ?
Parce que les galets sont naturellement lisses et arrondis, les placer sous l’immense charge de compression d’un concasseur à cône les fait cisailler le long de lignes de faille plates et imprévisibles. Cela produit intrinsèquement un indice d’aplatissement de 15 à 20 %. La géométrie de l’agrégat est fondamentalement compromise et échouera aux tests de résistance au cisaillement du béton sans intervention tertiaire.
Façonnage Cinétique : Comment le VSI6X corrige-t-il l’indice d’aplatissement de 20% ?
Le VSI6X agit comme une polisseuse cinétique. En accélérant la sortie plate du cône à des vitesses élevées et en la fracassant contre un lit dense d’autres roches (collision roche-contre-roche), les bords tranchants et cassants des éclats sont physiquement ébréchés. Cette friction interne convertit les dalles brisées en agrégats de qualité structurelle parfaitement cubiques.
Boucle de Bilan Massique : Quel est le risque d’une usine en circuit ouvert ?
Faire fonctionner un circuit ouvert sur de la roche dure garantit une perte de rendement massive. Sans la boucle de retour d’un crible vibrant S5X, les galets surdimensionnés de +40 mm contournent la zone de concassage et contaminent le stock final. L’architecture en circuit fermé retient physiquement la roche surdimensionnée dans une boucle continue jusqu’à ce qu’elle se soumette au CSS, assurant une conformité géométrique absolue.
Imposer le Mandat Architectural en 3 Étapes
Concevoir un circuit pour le gravier de rivière basé sur des plans d’agrégats génériques est un sabotage financier délibéré. La roche à haute teneur en silice exige une hiérarchie stricte en 3 étapes. Forcer un concasseur à percussion dans la position secondaire déclenchera une hémorragie catastrophique des pièces d’usure. Contourner l’étape de façonnage du VSI6X garantira un indice d’aplatissement de 20%, rendant votre produit final commercialement sans valeur. Si vous ne verrouillez pas votre flux massique dans une boucle en circuit fermé avec une conformité de criblage absolue S5X le mois prochain, l’ensemble du cycle d’amortissement de votre circuit s’effondrera sous le poids des stocks rejetés et de l’acier détruit.
Mandatez l’intégration du VSI et sécurisez la géométrie de vos grains immédiatement.
