Concasseur conique concassage tertiaire
Ignorer le stade tertiaire dans une usine d’agrégats est une erreur architecturale garantissant un déficit du bilan massique. Le concassage secondaire produit inévitablement 20% de graviers plats et allongés. Un concasseur conique de concassage tertiaire, comme la série HPT équipée d’une cavité Fine (F2), est obligatoire. En imposant une alimentation engorgée et un laminage à haut régime, l’équipement corrige physiquement la géométrie du grain, produisant un granulat cubique conforme aux normes strictes du béton structurel.
Concevoir le nœud de finition d’une usine d’agrégats ne tolère aucune approximation géométrique. Vendre la production brute d’un concasseur secondaire à une centrale à béton haute performance est une négligence architecturale qui garantit le rejet immédiat des lots. Les concasseurs secondaires priorisent la réduction brute du volume, générant inévitablement jusqu’à 20 % de fragments plats et allongés. Pour respecter les normes de cisaillement du béton structurel, l’architecture doit intégrer un concasseur conique concassage tertiaire. Cet équipement n’est pas un simple réducteur de taille ; c’est un correcteur géométrique. Il exige une cavité ultra-fine (F1/F2), une alimentation engorgée stricte et un régime de rotation extrême pour forcer la roche à s’éroder elle-même, annihilant l’indice d’aplatissement.
Le Déficit Géométrique du Stade Secondaire
La force de compression brute cisaille la roche, elle ne la sculpte pas.
Le rôle d’un concasseur à cône secondaire est de survivre à l’abrasion des blocs de 150 mm tout en réduisant la taille moyenne du flux. Lors de cette compression, la roche se fracture le long de ses plans de clivage naturels. Ce processus mécanique produit inévitablement un pourcentage élevé de roches plates et allongées (lajosité).
Si cet agrégat est coulé dans du béton, les formes allongées créent des poches de vide internes.
Ces vides agissent comme des concentrateurs de contraintes sous des charges dynamiques, compromettant l’intégrité structurelle de l’infrastructure. Pour corriger ce défaut géométrique, le circuit doit dévier le flux vers un nœud tertiaire dédié. Le cône hydraulique multicylindre HPT est l’outil mandaté. En déployant une cavité Fine (F1 ou F2), la machine resserre considérablement l’ouverture annulaire, préparant la chambre pour un laminage à haut régime.
Laminage Interparticulaire et Alimentation Engorgée
La physique du concassage tertiaire diffère radicalement des étapes précédentes. Pour que le cône agisse comme un finisseur cubique, il doit exécuter un concassage interparticulaire (laminage roche contre roche).
Le cône tertiaire doit être strictement alimenté en régime engorgé (choke-fed).
Si vous alimentez le cône au compte-gouttes, la roche frappe le manteau en acier, se fissure une seule fois et tombe, conservant sa forme plate tout en vaporisant l’acier au manganèse. En maintenant la chambre de concassage totalement inondée de matériaux, le mouvement excentrique à haut régime force des milliers de pierres à se broyer brutalement les unes contre les autres sous une pression extrême. Cette friction interne (et non l’impact de l’acier) ébrèche physiquement les bords coupants, réduisant l’indice d’aplatissement à un strict <8 % et produisant un granulat parfaitement cubique.
Le calibrage de la cavité tertiaire est absolu et ne tolère aucun dépassement de gabarit d’alimentation.
| Concasseur HPT300 | Type de Cavité | Taille Max Alimentation (mm) | Fonction Cinétique |
|---|---|---|---|
| Utilisation Secondaire | C1 (Coarse) | 220 mm | Réduction volumétrique brute |
| Transition Moyen/Fin | F1 (Medium Fine) | 90 mm | Densification du flux de masse |
| Concassage Tertiaire | F2 (Fine) | 65 mm | Laminage roche contre roche |
Observez la restriction sévère de l’alimentation sur la cavité F2. Insérer une roche de +80 mm dans cette ouverture annulaire hautement restreinte pontra instantanément la chambre, déclenchant un calage thermique violent sur le moteur d’entraînement de 250 kW.
Discipline de Circuit Fermé et Bilan Massique

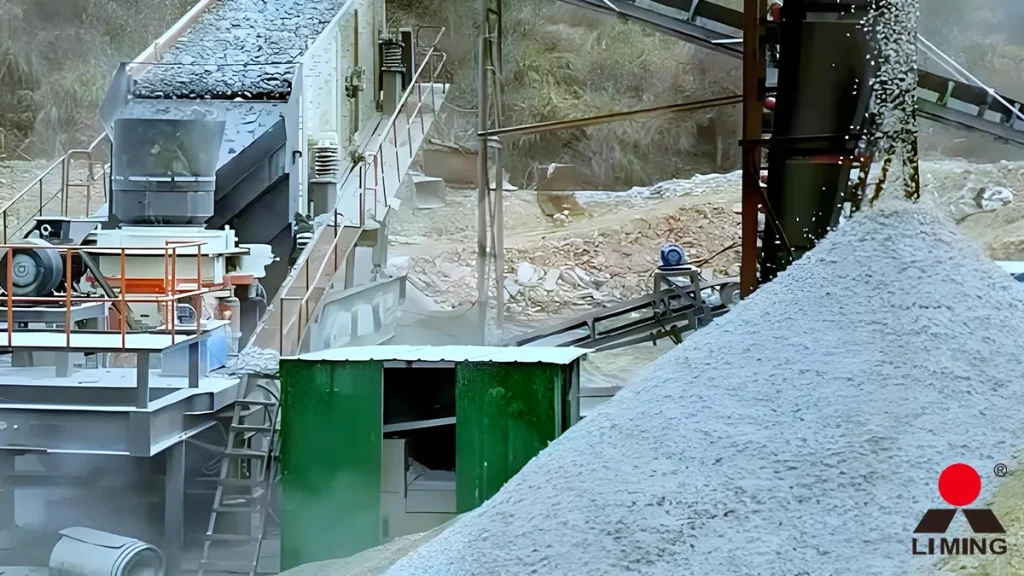

Une configuration de concassage tertiaire en circuit ouvert est un non-sens architectural. Le cône tertiaire vise la production de fines (souvent 0-10 mm ou 0-15 mm). Pour garantir l’absence absolue de roches hors gabarit dans le stock final, le schéma de traitement doit imposer une matrice de criblage en circuit fermé.
Note de terrain : J’ai audité une carrière en France où le convoyeur de retour tertiaire était en panne. Le gestionnaire a choisi de produire en circuit ouvert pour la journée. Les 3 000 tonnes produites ont toutes échoué aux tests de la centrale d’enrobage, provoquant une perte catastrophique de la dépense opérationnelle par quart.
L’installation doit intégrer des cribles vibrants S5X. Tout agrégat surdimensionné qui ne passe pas les mailles du crible inférieur est physiquement intercepté et renvoyé en continu au cône tertiaire. Cette boucle de retour (recirculating load) force la roche à subir une nouvelle lamination jusqu’à ce qu’elle se conforme strictement aux paramètres d’ouverture côté fermé (CSS), garantissant un flux d’extraction sans déchet (zero-waste extraction flow).
Circuit Tertiaire HPT300 : Seuils Cinétiques
- Entraînement Cinétique : Moteur 250 kW imposant un laminage à haut régime
- Calibrage de la Cavité : Profil F2 restreignant l’alimentation à < 65 mm
- Discipline d’Alimentation : 100 % engorgée via une trémie de compensation
- Contrôle de Géométrie : CSS réglé via PLC hydraulique sous charge
- Matrice de Criblage : Boucle fermée S5X avec retour strict des surclassés
Géométrie du Grain & Verdict du Bilan Massique Tertiaire
Pénalité Géométrique : Pourquoi le cône secondaire échoue-t-il sur les normes ?
Le concassage secondaire produit inévitablement jusqu’à 20 % de roches plates et allongées à cause du cisaillement brut. L’utilisation directe de cet agrégat dans des projets d’infrastructure crée des vides structurels dans le béton. Le passage par le nœud tertiaire est légalement obligatoire pour corriger cet indice d’aplatissement.
Pontage de la Cavité : Que se passe-t-il en ignorant la taille d’alimentation F2 ?
Une cavité F2 est extrêmement restreinte. Si l’opérateur laisse passer un bloc de 100 mm du crible secondaire vers le cône tertiaire, le bloc se coincera entre les bras du croisillon. Cela provoque un calage immédiat du moteur de 250 kW et une hémorragie totale de la vitesse d’amortissement du circuit.
Déficit de Laminage : Quel est le coût de la sous-alimentation ?
Alimenter un cône tertiaire au compte-gouttes détruit la matrice de laminage. Au lieu que les roches s’écrasent entre elles, elles percutent directement l’acier nu du manteau. L’indice d’aplatissement reste désastreux et le taux de consommation des pièces d’usure triple instantanément.
Dérive du CSS : Pourquoi le réglage hydraulique PLC est-il vital ?
En phase tertiaire, le manteau s’use de plusieurs millimètres par jour. Si le CSS n’est pas constamment ajusté, la taille de sortie dérive, inondant le circuit fermé de matériaux surdimensionnés. Le réglage hydraulique automatisé par PLC corrige cette dérive en temps réel, verrouillant la conformité de la production.
Imposer la Discipline du Circuit Tertiaire
La vente d’agrégats lajeux au secteur du BTP de haute performance est un arrêt de mort financier. Le stade secondaire ne produit qu’une roche semi-finie. Pour sécuriser votre ratio de viabilité opérationnelle, vous devez imposer l’installation d’un concasseur conique de concassage tertiaire. L’utilisation d’une cavité ultra-fine F2 couplée à une alimentation engorgée stricte exécute une correction géométrique massive par laminage roche contre roche. Si vous continuez à opérer sans cette boucle de finition en circuit fermé, l’accumulation de refus de la centrale à béton détruira irrémédiablement la vitesse d’amortissement de votre circuit.
