Concasseur à cône pour concassage tertiaire
Chaque fois que j’audite une usine de traitement de minerai d’or en République Démocratique du Congo ou en Afrique de l’Ouest, je constate souvent le même goulet d’étranglement. Les directeurs d’usine se plaignent que leurs broyeurs à boulets consomment une quantité phénoménale d’énergie électrique et que l’usure des boulets en acier ruine leur budget de maintenance mensuel.
Le diagnostic est presque toujours identique : la taille du minerai qui entre dans le broyeur est beaucoup trop grande. Dans notre métier, il existe une règle d’or absolue : “Plus de concassage, moins de broyage”. L’énergie nécessaire pour réduire une roche mécaniquement par écrasement est infiniment inférieure à l’énergie requise pour la pulvériser dans un cylindre rotatif.
Beaucoup d’opérateurs tentent de résoudre ce problème en resserrant au maximum le réglage de leur machine secondaire. C’est une erreur d’ingénierie fatale qui entraîne des ruptures d’arbre principal. Pour produire efficacement des particules fines (généralement inférieures à 12 ou 10 millimètres) à partir de roches extrêmement dures, il vous faut une machine dont la chambre est géométriquement conçue pour cela : un véritable concasseur à cône pour concassage tertiaire.
Conception de la Chambre : Pourquoi le HPT300 s’impose
Lors de la conception d’un circuit de fragmentation fine pour des minerais métalliques abrasifs, je ne laisse aucune place à l’improvisation. Je spécifie régulièrement le concasseur à cône hydraulique multicylindre HPT300. Ce n’est pas simplement une question de puissance (bien qu’il dispose d’un moteur robuste de 250 kW), c’est une question de profil de cavité.
Pour l’étape tertiaire, le HPT300 est configuré avec une cavité de type “F2” (Fine). Contrairement aux cavités standard, cette conception permet de maintenir la chambre de concassage constamment pleine de matériaux (ce que nous appelons l’alimentation “choke feeding”).
Sous la pression extrême des cylindres hydrauliques, ce remplissage dense force les roches à s’écraser les unes contre les autres. Ce principe de concassage par lamination protège le manteau en acier au manganèse et le bol de l’usure directe, réduisant massivement les dépenses liées au remplacement des pièces d’usure. C’est exactement ce qu’on attend d’un concasseur à cône pour concassage tertiaire : produire des fines de haute qualité tout en préservant la mécanique interne.
La Maîtrise du Circuit Fermé
Un concasseur tertiaire ne travaille jamais seul. Pour garantir que le broyeur à boulets en aval reçoive une granulométrie parfaite et constante, nous devons verrouiller le système en boucle fermée.

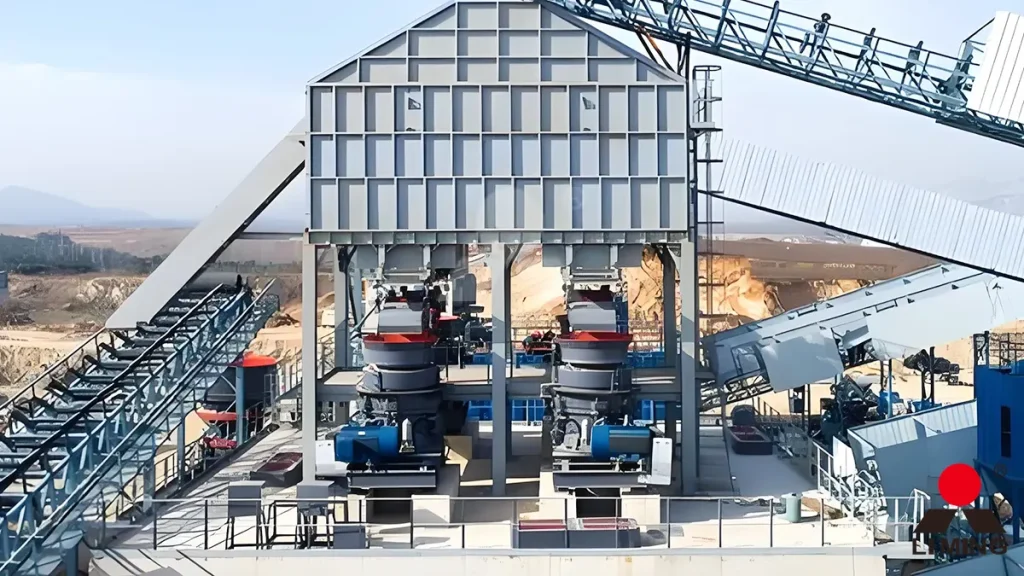

Je couple toujours la sortie du HPT300 avec un crible de haute capacité, typiquement le crible vibrant S5X2460-3. Les matériaux broyés tombent sur les toiles métalliques de ce crible à trois étages, qui vibre à une fréquence très élevée pour séparer les particules avec précision. Tout ce qui est inférieur à 10 mm passe au travers et est acheminé vers le silo des broyeurs.
La fraction surdimensionnée (les roches qui refusent de passer la maille) est automatiquement renvoyée par un convoyeur de retour vers la trémie du HPT300 pour subir un nouveau cycle d’écrasement. Ce circuit fermé garantit une efficacité totale et empêche toute particule hors norme de perturber le processus d’extraction chimique qui suivra.
Le Verdict de l’Ingénieur
Vouloir faire des économies en supprimant l’étape de concassage fin est un calcul à très court terme. Transférer la charge de travail de fragmentation vers vos broyeurs à boulets fera exploser votre facture d’électricité et vos coûts d’exploitation quotidiens. L’intégration d’un véritable concasseur à cône pour concassage tertiaire, tel que le HPT300 couplé à un crible performant, est le seul schéma d’ingénierie viable pour pérenniser la rentabilité d’une mine moderne traitant des roches dures.
