Concasseur mobile sur chenilles pour granite dur
L’ingénierie d’un Concasseur mobile sur chenilles pour granite dur exige une synchronisation absolue entre la géologie et l’architecture mécanique. Traiter une roche de plus de 200 MPa avec un équipement inadapté détruit instantanément le ratio de production-coût. En déployant une flotte synchronisée comprenant un concasseur à mâchoires primaire VTJ1180 et un concasseur à cône secondaire VTC4000, les architectes d’usine forcent une fracture laminée. Cette configuration en boucle fermée élimine les goulets d’étranglement, protège les pièces d’usure en manganèse et accélère drastiquement la vitesse d’amortissement du capital directement sur le front de taille.
Le traitement de la roche ignée directement sur le front de taille est l’un des défis cinétiques les plus sévères en ingénierie minière. Lors de l’évaluation d’un projet d’infrastructure en Bretagne en ce mois de Mars 2026, le sous-traitant voyait ses marges anéanties par un choix d’équipement défaillant. Il tentait de traiter du granit de 220 MPa avec un concasseur à percussion mobile. L’abrasion de la silice vaporisait les battoirs en alliage en moins de 48 heures. Configurer un Concasseur mobile sur chenilles pour granite dur ne consiste pas simplement à poser des machines sur des chenilles ; c’est orchestrer une flotte d’équipements capables d’imposer un équilibre des masses continu. Pour survivre à cette dureté extrême tout en maintenant une production de 400 t/h, les architectes doivent déployer une flotte de réduction par compression (mâchoire puis cône), interconnectée par télémétrie pour éviter la famine ou l’engorgement du circuit.
Fracture Primaire : Ancrage Cinétique au Front de Taille
La mâchoire primaire établit le plafond de production. Si elle fluctue, le circuit secondaire s’effondre.
Le granit massif dynamité possède une résistance à la compression immense. Le déploiement d’un concasseur à mâchoires sur chenilles Vertex VTJ1180 agit comme le contrôleur volumétrique de première ligne. Équipée d’un moteur de 250 kW, cette machine absorbe des blocs de 760 mm et les réduit à un profil inférieur à 200 mm. La mobilité sur chenilles permet à l’unité de reculer pendant le dynamitage et d’avancer immédiatement après, éliminant ainsi le besoin d’une flotte de tombereaux pour transporter la roche brute.
L’opérateur doit synchroniser la vitesse de l’alimentateur vibrant avec la charge du moteur (ampérage) de la mâchoire. Une alimentation saccadée provoque un effet d’accordéon : la mâchoire s’engorge, puis tourne à vide, transmettant cette instabilité au concasseur secondaire en aval et détruisant le ratio de production-coût.
Réduction Laminée : Le Cône sur Chenilles
Le choix de l’équipement secondaire est strictement dicté par la géologie. Acheminer du granit riche en silice vers un impacteur est une erreur d’architecture fondamentale. La seule solution mathématiquement viable est le concasseur à cône sur chenilles VTC4000.
Le concasseur à cône maintient un réglage côté fermé (CSS) strict sous une pression hydraulique massive. En forçant la roche à se briser le long de ses plans de clivage naturels, il induit des micro-fissures qui facilitent le façonnage ultérieur. Maintenir la chambre pleine est impératif ; faire tourner le cône à moitié vide annule l’effet de concassage laminé et génère des agrégats plats et allongés (forte lajosité).
Matrice de Synchronisation pour Granite Dur
Une flotte mobile doit opérer comme un seul moteur thermodynamique interconnecté.
| Étape du Processus | Modèle Vertex Recommandé | Capacité (t/h) | Puissance (kW) | Mission Architecturale |
|---|---|---|---|---|
| Fracture Primaire | VTJ1180 (Mâchoire) | 340-400 | 250 | Ancrage volumétrique au front de taille |
| Réduction Secondaire | VTC4000 (Cône) | 340-400 | 315 | Concassage laminé anti-abrasion |
| Classification (Circuit Fermé) | VTS-F7020 (Crible) | 700-900 | 75 | Recirculation stricte des refus +20mm |
| Variante Énergétique | Flotte DP (Dual-Power) | Maintenue | Électrique | Stabilisation de la courbe d’ampérage |
L’utilisation de la configuration Dual-Power (DP) est une nécessité pour stabiliser le coût énergétique. L’unité se déplace via l’hydraulique diesel, mais se branche sur le réseau électrique (ou un générateur lourd) pour l’opération de concassage. Cela élimine la chute de couple souvent associée aux moteurs purement diesel lors des pics de charge cinétique.
Circuit Granit 400 T/H : Seuils Cinétiques et Volumétriques
- Débit de Base : Maintenu à 350-400 t/h via le VTJ1180
- Étalonnage CSS Secondaire : Verrouillé hydrauliquement pour le lit de roche
- Limite de Charge Circulante : 20-25 % renvoyée au cône VTC4000
- Tension des Courroies : Écart strictement inférieur à 2 % pour éviter le glissement
- Alimentation Engorgée (Choke-Feed) : Maintenue à 100 % dans la chambre secondaire
Criblage en Circuit Fermé et Interconnexion

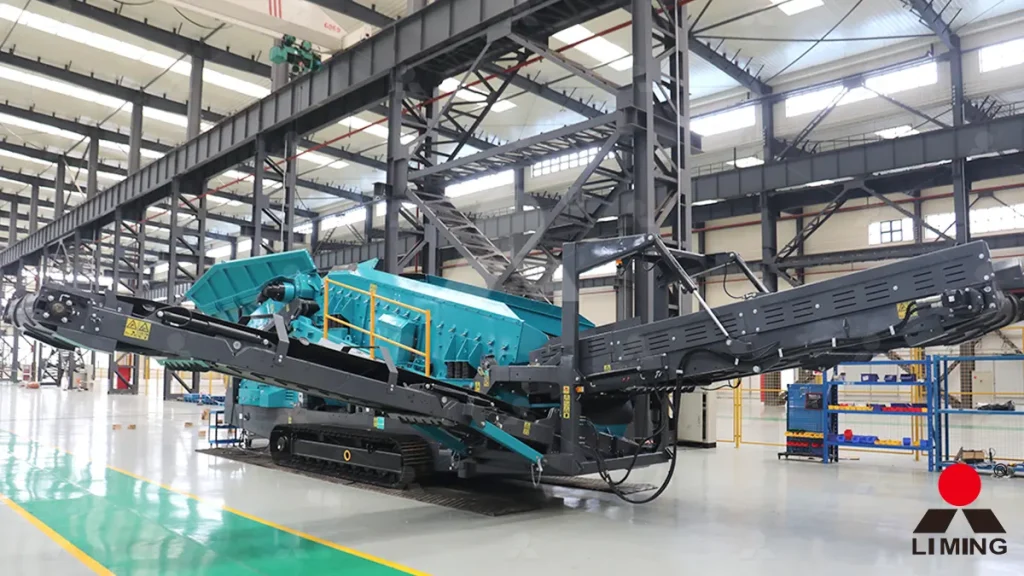

L’architecture d’une flotte mobile est incomplète sans une stratégie de classification stricte. Pour garantir un produit fini conforme aux normes de construction (par exemple, 0-20 mm), les ingénieurs intègrent le crible sur chenilles VTS-F7020 en aval du cône.
Le défi opérationnel réside dans l’espacement des machines. Placer le concasseur à mâchoires trop près du concasseur à cône supprime la zone tampon (surge buffer). Les architectes doivent concevoir un espacement de transfert calculé permettant à une petite réserve de matériau de se former, lissant ainsi les irrégularités de l’alimentation primaire et assurant que le cône reçoit un flux ininterrompu.
Diagnostic d’Équilibre des Masses & Autopsie de la Famine du Circuit
Quelle preuve physique sur le site indique que le cône secondaire est sous-alimenté ?
L’inspection du produit fini révèle immédiatement le problème. Si le concasseur à cône manque de matière, le concassage laminé s’arrête. La roche est écrasée contre l’acier, produisant des éclats plats et allongés (forte lajosité) et provoquant des pics d’ampérage irréguliers sur le moteur de 315 kW.Pourquoi l’utilisation de concasseurs à percussion mobiles sur du granit détruit-elle le cycle d’amortissement ?
La silice contenue dans le granit de 200 MPa agit comme une meule industrielle. Un impacteur frappant cette roche à grande vitesse subira une usure catastrophique des battoirs, transférant la charge financière du prix matériel initial vers des dépenses par quart de travail intenables en pièces de rechange.Comment la configuration Dual-Power (DP) protège-t-elle l’intégrité mécanique ?
Faire tourner un concasseur lourd uniquement sur un moteur diesel expose l’arbre excentrique à des chutes de régime (RPM) lors des impacts massifs. Le branchement sur un réseau électrique fournit un couple instantané et constant, maintenant l’inertie cinétique nécessaire pour fracturer la roche dure sans caler la machine.
Pourquoi est-il vital de calibrer la charge circulante du crible sur chenilles ?
Si le crible s’aveugle à cause de la poussière ou de l’humidité, la charge circulante dépasse les 25 % prévus. Ce volume massif retourne dans le cône secondaire, dépassant sa capacité volumétrique. Le cône s’engorgera, déclenchant les soupapes de décharge hydrauliques et paralysant l’ensemble de la flotte.
Alignez la Géologie sur l’Architecture Mobile
Une flotte de concassage sur chenilles est un écosystème thermodynamique interconnecté. Le déploiement d’un Concasseur mobile sur chenilles pour granite dur exige une discipline absolue en matière d’équilibre des masses et de sélection métallurgique. Si vous tentez de traiter des roches abrasives avec des impacteurs ou si vous omettez de synchroniser l’alimentation entre vos unités mobiles, vos dépenses par quart de travail exploseront en raison de la fatigue mécanique et des arrêts non planifiés. Implémentez une architecture de concassage laminé en boucle fermée et sécurisez immédiatement votre vitesse d’amortissement du capital.
