Installation de lavage du sable de concassage 200 TPH
Turbulence Hydrodynamique et Saturation du Moteur
Une seule roue ne peut pas absorber la violence cinétique de 200 TPH.
Je passe mon temps à corriger des schémas industriels où des concepteurs amateurs tentent de faire des économies sur la phase de lavage. Pomper 200 tph de sable manufacturé directement dans une seule laveuse à roue XSD3016 viole les lois de la physique. Ce volume dépasse gravement la capacité de couple du moteur de 15 kW et détruit la vitesse de sédimentation du bassin.
L’eau devient extrêmement turbulente.
Cette turbulence empêche les particules fines de se déposer au fond pour être récupérées par les pales. Le débordement chaotique entraîne instantanément jusqu’à 15 % des fines précieuses de 0,15 mm directement dans le bassin de rejet. Pour stabiliser le bilan massique hydrodynamique, l’architecture doit intégrer au minimum deux laveuses XSD fonctionnant en parallèle ou en série. Cela ralentit la vitesse du fluide, permettant à l’argile de se dissoudre tout en accordant aux fines de silice le temps physique de sédimenter.
Récupération par Hydrocyclone et Module de Finesse
Le sable artificiel exige le maintien absolu de la fraction de 0,15 mm à 0,6 mm pour respecter les normes de conformité du béton structurel. Si vous laissez ces particules s’échapper avec l’eau de lavage, le module de finesse de votre produit final sera hors spécifications. Les centrales à béton rejetteront votre matériau.
Omettre une unité de récupération des fines par hydrocyclone rend la totalité de votre production de 200 tph invendable.
La boue liquide rejetée par les roues laveuses doit être pompée sous haute pression dans une batterie d’hydrocyclones. La force centrifuge violente sépare l’argile ultra-légère des micro-particules de silice denses. Ces fines récupérées sont ensuite réinjectées de force dans le flux de produit principal. C’est l’unique méthode pour corriger la géométrie des grains et préserver votre ratio de viabilité opérationnelle.
Une architecture de lavage à 200 TPH requiert une redondance stricte des équipements pour maintenir l’équilibre des fluides.
| Phase du Bilan Massique | Configuration Recommandée | Capacité de Traitement (t/h) | Fonction Hydrodynamique |
|---|---|---|---|
| Lavage Primaire (Décantation) | 2x XSD3016 (Parallèle) | 100 – 200 (Combiné) | Réduction de la turbulence du fluide |
| Récupération Centrifuge des Fines | Module Hydrocyclone Intégré | Ajusté au débit de rejet | Captage des particules de 0.15mm |
| Expulsion de l’Humidité | Crible d’Égouttage Polyuréthane | 200+ | Compression vibratoire de l’eau |
Analysez la configuration double XSD3016. Chaque machine gère 100 tph, utilisant son moteur de 15 kW pour extraire calmement le sable propre sans perturber la zone de décantation, garantissant une rétention maximale des solides.
Égouttage à Haute Fréquence et Pression Cinétique

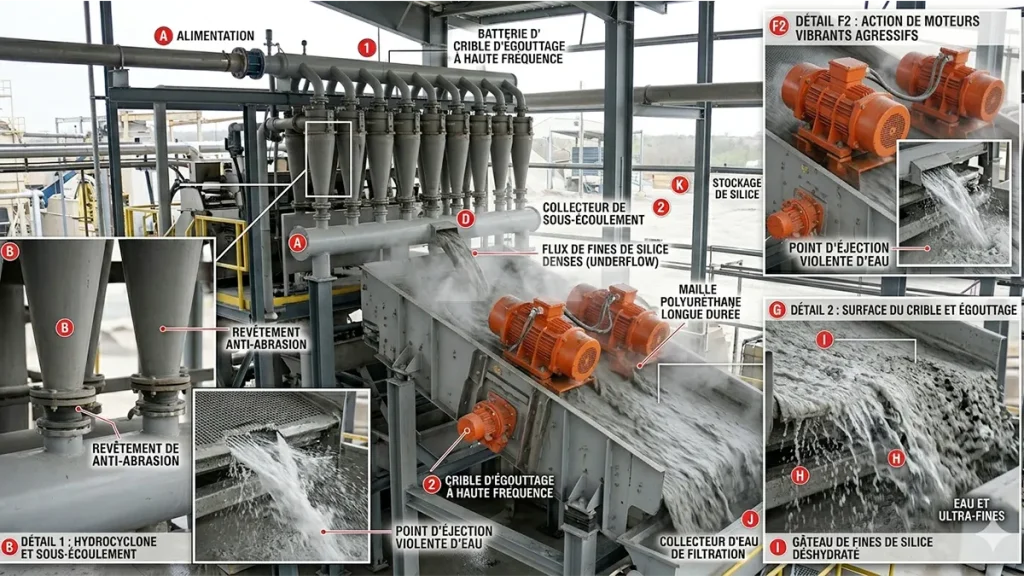

Se fier uniquement aux roues laveuses laisse le sable déchargé avec une teneur en humidité supérieure à 22 %. L’eau sature les convoyeurs, provoque l’effondrement des stocks et retarde le chargement des camions. L’intégration d’un crible d’égouttage en polyuréthane à haute fréquence immédiatement après le lavage est une nécessité architecturale.
Note de terrain : J’ai inspecté une usine au Maroc où le sable humide non traité liquéfiait littéralement la zone de stockage. L’ajout d’un crible vibrant à double moteur a forcé l’humidité à descendre à 12 %, permettant l’expédition immédiate de l’agrégat.
Les doubles moteurs vibrants génèrent une accélération G extrême. Cette force cinétique comprime physiquement le lit de sable, expulsant l’eau à travers les micro-ouvertures des panneaux en polyuréthane. Cela force l’humidité à descendre à un niveau gérable de 12-15 %, accélérant massivement la vitesse d’amortissement du circuit en permettant une monétisation immédiate des stocks.
Circuit de Lavage 200 TPH : Tolérances Hydrodynamiques
- Vitesse du Fluide : Réduite de 50% via l’intégration double XSD
- Charge du Moteur (Lavage) : 15 kW x 2 (Maintien d’un couple stable)
- Rétention des Fines : Captage strict de 100% de la fraction > 0.15mm
- Humidité Finale : Expulsion cinétique à < 15% d'eau résiduelle
- Bilan Massique : Zéro perte de granulat vendable dans les boues
Imposer la Discipline Hydrodynamique
Une usine de lavage de sable n’est pas un système de rinçage basique ; c’est un séparateur de masse strict. Ignorer la capacité des cuves et surcharger une seule roue avec 200 tph entraînera une turbulence fatale. Si vous ne déployez pas de double roues XSD couplées à des hydrocyclones et à un égouttage à haute fréquence le mois prochain, l’hémorragie massive de fines de 0,15 mm ruinera votre module de finesse et détruira complètement votre vitesse d’amortissement du circuit.
