Station de concassage mobile pour carrière de granit
Survie Cinétique : Station de concassage mobile pour carrière de granit et Harmoniques de Vibration
L’Illusion du Percuteur et l’Hémorragie d’Acier
Le granit broie l’acier, pas l’inverse. Vous devez utiliser la roche contre elle-même.
L’erreur la plus coûteuse dans l’industrie est la mauvaise sélection de l’unité secondaire. Un concasseur à percussion (impactor) utilise l’énergie cinétique pure pour frapper la roche avec des battoirs en acier. Contre une roche de 200MPa chargée de silice, cette friction abrasive agit comme une meuleneuse industrielle sur vos composants internes. Vous ne produirez pas d’agrégats ; vous produirez des factures d’acier.
La dépense opérationnelle par quart explosera instantanément.
Pour survivre au granit, le nœud mobile secondaire doit impérativement intégrer un concasseur à cône HPT ou HST. Cette architecture remplace l’impact direct par un concassage par lamination continu (friction roche contre roche). En forçant les fragments de granit à s’écraser les uns contre les autres sous une pression hydraulique immense, la roche se détruit elle-même, protégeant ainsi le manteau en acier de la machine et stoppant l’hémorragie de maintenance.
Ancrage Cinétique Sans Fondation en Béton
Les machines fixes survivent aux vibrations grâce à 400 mètres cubes de béton. Une station mobile, par définition, est suspendue dans les airs sur un châssis en acier. Un concasseur à cône de 250 kW génère des harmoniques de vibration d’une violence extrême. Sans un ancrage adéquat, un châssis mobile bon marché tremblera littéralement jusqu’à sa destruction.
Note de terrain : J’ai expertisé une usine mobile bas de gamme en Afrique de l’Ouest. Les vibrations du cône secondaire étaient si intenses que les soudures structurelles du châssis se sont cisaillées en moins de 500 heures. La machine s’est effondrée sur elle-même.

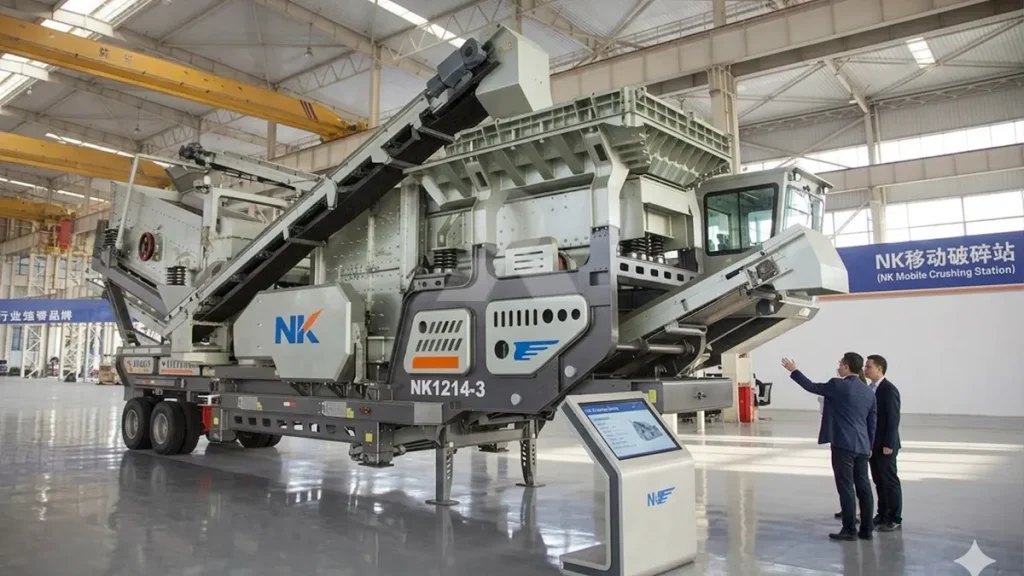

La solution architecturale n’est pas d’ajouter du béton, mais de déployer une physique de dispersion. La série NK de Liming neutralise ces ondes de choc en déployant des béquilles de support hydrauliques ultra-lourdes. Ces béquilles soulèvent les pneus du sol et ancrent physiquement la charge dynamique directement dans la roche mère. Le châssis devient une extension de la terre, garantissant que les tolérances microscopiques de l’arbre principal du cône ne sont pas détruites par le balancement du châssis.
L’architecture mobile pour le granit exige un flux massique ininterrompu de la mâchoire au cône.
| Étape du Processus | Modèle Mobile (Série NK) | Capacité (tonnes/heure) | Type de Montage (Maintien Cinétique) |
|---|---|---|---|
| Extraction Primaire (Granit) | NK75J (Mâchoire PE3040) | 150-350 | Pneumatique sur béquilles lourdes |
| Réduction Secondaire (Abrasive) | NK300H (Cône HPT300) | 110-440 | Pneumatique (Amortissement intégré) |
| Criblage en Circuit Fermé | SKX1860 | 70-600 | Indépendant ou intégré au châssis |
Regardez la puissance nominale exigée par le bloc NK300H. Un moteur de 283 kW est absolument nécessaire pour maintenir la rotation sous la charge écrasante de la lamination du granit. Si vous sous-motorisez cette unité, le cône s’étouffera.
Inertie de Rotation Primaire et Blocages de Mâchoire
L’extraction primaire du granit ne souffre d’aucun compromis. Opérer une mâchoire primaire (comme la C6X) sur une usine mobile contre des blocs de granit de 600 mm exige une inertie de rotation colossale. La machine repose sur l’énergie cinétique stockée dans ses volants d’inertie massifs pour forcer l’arbre excentrique à travers la roche.
Si l’unité mobile primaire est sous-motorisée, la mâchoire calera sur le premier bloc dur.
Ce calage déclenche les disjoncteurs principaux et arrête l’ensemble de la flotte d’extraction. Le redémarrage d’une mâchoire pleine de granit de 200MPa inflige un stress thermique dévastateur aux contacteurs électriques. Une station primaire légitime est sur-dimensionnée électriquement et mécaniquement, garantissant que l’arbre forgé ne ralentit jamais lors de l’impact, préservant ainsi la survie mécanique de l’ensemble de la chaîne de production.
Circuit Granit Mobile NK : Paramètres de Survie
- Force Primaire : NK75J avec une tolérance de bloc de 680 mm
- Inertie de Frappe : Maintien constant du couple sur roche >200MPa
- Défense Secondaire : Cône HPT (NK300H) annihilant l’abrasion par lamination
- Ancrage Cinétique : 0mm de déflexion du châssis via béquilles hydrauliques
- Vitesse de Déploiement : Passage du transport à l’extraction en < 48 heures
Imposer la Discipline Cinétique sur Châssis
Une station mobile dans une carrière de granit n’est pas un jouet de chantier ; c’est un engin de siège. Si vous tentez de broyer de la silice pure avec un concasseur à percussion le mois prochain, vous condamnerez votre opération à une hémorragie de maintenance immédiate et irrécupérable. Si votre châssis ne possède pas de béquilles hydrauliques massives, les vibrations du cône déchireront votre investissement en morceaux. L’architecture de la roche dure exige la brutalité de la mâchoire, la résilience du cône HPT et une rigidité absolue du châssis.
