L’évaluation de la granulométrie de sortie révèle l’erreur. Si la vitesse du rotor est trop faible, l’énergie cinétique ne parvient pas à fracturer la roche le long de ses plans de clivage, ce qui génère des blocs massifs qui surchargent le crible de retour. Une vitesse optimale garantit une fracture instantanée et une forme cubique.
Calcaire
Dernière mise à jour :2026-06-10 Vues :9
Concasseurs mobiles à percussion pour calcaire
Architecturer l’Équilibre des Masses : Les Concasseurs mobiles à percussion pour calcaire
Évaluer la configuration géométrique d’une ligne de concassage nécessite une compréhension stricte de la métallurgie et de la résistance de la roche. Lors de l’analyse d’une carrière sédimentaire en Bourgogne en Mai 2026, l’incapacité à fournir des granulats conformes aux normes autoroutières découlait d’une architecture défaillante. L’opérateur utilisait des concasseurs à mâchoires en série, produisant des pierres plates et allongées inadaptées au béton structurel. Le calcaire, présentant une dureté de Mohs d’environ 3 à 4, ne nécessite pas une compression excessive. Pour obtenir un granulat géométriquement parfait, les ingénieurs doivent s’appuyer sur la force cinétique. Déployer des Concasseurs mobiles à percussion pour calcaire permet de combiner une réduction volumétrique massive avec un façonnage cubique immédiat, le tout sur un châssis sans fondation.
Cinématique de Collision et Forme Cubique
La qualité d’un granulat est définie par son indice d’aplatissement. Le calcaire se fracture de manière optimale sous un impact contondant.
Contrairement au granit qui exige un concassage laminé sous haute pression, le calcaire (généralement autour de 80 MPa) possède des plans de clivage naturels qui cèdent facilement sous la force cinétique. L’intégration d’un concasseur à percussion CI5X1213 sur un châssis mobile exploite cette vulnérabilité. Entraîné par un moteur de 228,5 kW, le lourd rotor accélère la roche et la projette violemment contre des écrans de choc blindés.
Ce processus d’impact brise la roche le long de ses faiblesses structurelles, cisaillant naturellement les arêtes vives. Le résultat géométrique est un granulat presque parfaitement cubique, avec un indice d’aplatissement systématiquement inférieur à 8 %. Cette forme est impérative pour les centrales à béton, car elle réduit le volume de ciment nécessaire pour lier les agrégats, augmentant ainsi la valeur marchande du produit final.
Le Circuit Fermé sur Châssis Pneumatique
Un flux de matière linéaire ne garantit pas la stricte conformité granulométrique. Pour s’assurer qu’aucune roche surdimensionnée ne contamine le stock final, le système doit opérer en circuit fermé. Les unités mobiles modernes de la série NK excellent dans cette architecture intégrée.
Le modèle NK1213C monte le concasseur à percussion et un crible vibrant multicouche sur un seul châssis sur pneus. Les matériaux concassés tombent sur le crible ; les agrégats conformes sont évacués, tandis que les refus (+20 mm) sont renvoyés automatiquement dans la chambre de percussion. Cette compacité spatiale élimine le besoin d’installer des convoyeurs externes complexes, tout en maintenant un contrôle absolu sur le calibre du produit, stabilisant ainsi la vitesse d’amortissement du capital.
Matrice de Déploiement : Mobilité et Capacité
L’alignement géologique doit dicter la sélection de l’équipement. La surcapitalisation détruit l’efficacité budgétaire.
| Format de Mobilité | Modèle Recommandé | Capacité (t/h) | Puissance (kW) | Application Architecturale |
|---|---|---|---|---|
| Sur Pneus (Circuit Ouvert) | NK1213 (Standard) | 150-300 | 231.5 | Déploiement routier, réduction de masse |
| Sur Pneus (Circuit Fermé) | NK1213C (Avec Crible) | 150-300 | 228.5 | Granulométrie stricte, produit fini direct |
| Sur Chenilles (Autonome) | VTI1415 (Vertex) | 260-330 | 250 | Front de taille, terrains accidentés |
| Stationnaire (Fixe) | CI5X1213 | 200-300 | 200 | Carrières à long terme (> 10 ans) |
Choisir la mobilité sur pneus (série NK) permet aux opérateurs routiers de remorquer l’usine d’un chantier à l’autre à l’aide de tracteurs standards. En éliminant les 30 jours requis pour le coulage des fondations en béton d’une installation fixe, l’équipement commence à générer des revenus en moins de 24 heures, optimisant drastiquement le ratio production-coût.
Gestion de l’Abrasion et Dépenses par Quart de Travail

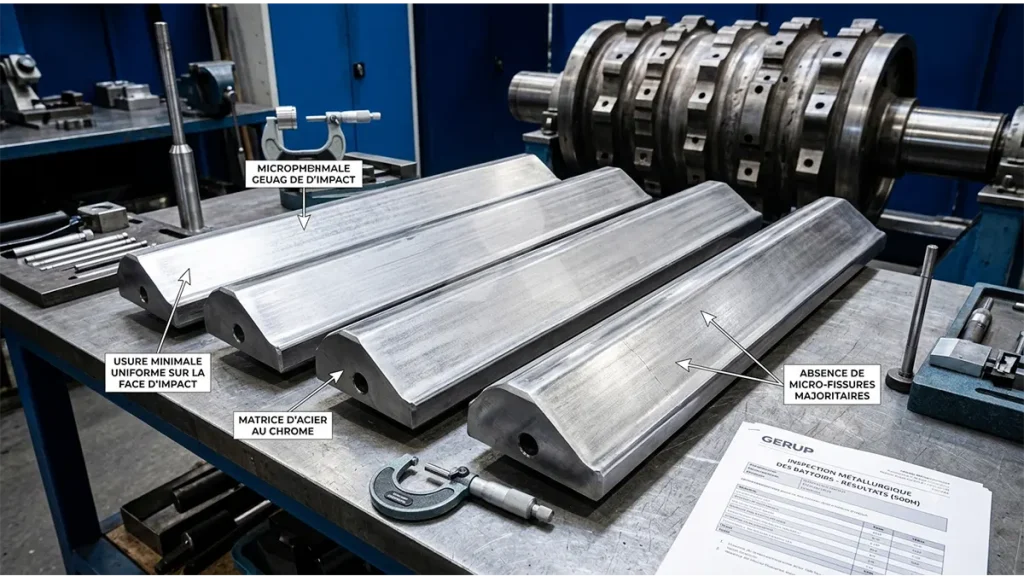

L’argument financier en faveur des concasseurs à percussion repose sur la faible abrasivité du calcaire. Si un concasseur à percussion était utilisé sur du quartz ou du granit, les battoirs en alliage à haute teneur en chrome se désintégreraient en 48 heures. Cependant, sur du calcaire pur, l’usure métallurgique est minimale.
Observation de Terrain : Sur le site bourguignon, le son de la roche frappant le rotor était sourd et profond, caractéristique d’un clivage propre, sans le crissement métallique aigu associé aux minéraux riches en silice.
Limites Volumétriques du Circuit Calcaire (Modèle NK1213C)
- Taille d’Alimentation Maximale : Tolérance stricte à 550 mm
- Débit Volumétrique : Stabilisé entre 150 et 300 t/h
- Moteur du Rotor : 228,5 kW pour assurer la force cinétique
- Format de Mobilité : Châssis sur pneus avec stabilisateurs hydrauliques
- Charge Circulante : Maintenue à ~20 % via le crible embarqué
Diagnostic de la Forme Cubique et Autopsie de la Charge Circulante
Par le passé, les châssis sur pneus manquaient de rigidité lors du traitement de roches lourdes, entraînant une perte de 15 % de la force de concassage due aux vibrations absorbées par le sol. Les modèles modernes intègrent des béquilles de nivellement hydrauliques massives qui isolent le châssis, garantissant que 100 % de l’énergie du moteur de 228,5 kW est transférée à la roche.
L’espace entre les battoirs et les écrans de choc dicte la taille maximale du produit fini. À mesure que le métal s’use progressivement, cet écart s’élargit, permettant à des pierres plus grosses de s’échapper. Un réglage hydraulique régulier est impératif pour maintenir l’équilibre des masses et prévenir la saturation du circuit fermé.
Les calculs de dynamique des matériaux prouvent que si le calcaire argileux dépasse 8 % d’humidité, la poussière fine se lie et colmate les mailles du crible. La charge circulante dépasse alors immédiatement les 35 %, inondant le convoyeur de retour et étouffant l’entrée du concasseur à percussion.
Aligner la Géologie sur l’Ingénierie de Déploiement
L’ingénierie d’une installation d’agrégats exige une adéquation parfaite entre les paramètres physiques du minéral et la cinématique de l’équipement. Choisir des Concasseurs mobiles à percussion pour calcaire démontre une compréhension claire de cette synergie. En exploitant la faible abrasivité de la roche sédimentaire, les architectes d’usine contournent la surcapitalisation des systèmes de compression. Valider votre équilibre des masses en circuit fermé et éliminer les coûts de fondation en béton garantit un cycle d’amortissement du matériel extrêmement performant et sécurise la rentabilité de votre projet routier.
