Lavage du sable de concassage VSI 200 tph
Broyer 180 MPa de galets de rivière génère inévitablement une farine de roche microscopique. Ignorer la dynamique des fluides lors de la phase de nettoyage transforme cette farine en une pâte abrasive qui paralyse les équipements. Un débit constant de 200 tonnes par heure exige une synchronisation stricte entre l’impacteur à axe vertical (VSI) et une configuration de lavage redondante. Tout écart hydrodynamique entraîne un rejet immédiat des lots pour dépassement de la limite stricte de 3 % de teneur en boue.
Déséquilibre Massique et Saturation du Moteur de 15 kW
Forcer 200 tph de sable artificiel dans une roue laveuse sous-dimensionnée garantit une défaillance mécanique cataclysmique.
Je passe mon temps à analyser des schémas de configuration où des concepteurs amateurs couplent un broyeur VSI à haut rendement avec un équipement de lavage inadapté. Une machine comme le laveur à roue XSD3016 possède un moteur de 15 kW conçu pour traiter entre 50 et 100 tph. Surpasser cette limite en y déversant une pointe non calibrée de 250 tph de matériaux broyés viole violemment la limite de couple rotationnel du moteur.
La roue se bloque instantanément.
Vous sentez d’abord l’odeur âcre de l’huile de boîte de vitesses qui brûle sous la contrainte thermique, puis le disjoncteur saute. Gérer ce volume nécessite l’intégration d’un système à double roue ou d’une unité de série XL à double spirale. Tenter de contourner cette réalité physique gonfle les dépenses par quart de travail en remplaçant des moteurs grillés au lieu de produire un granulat conforme.
Ratio Eau-Sable et Viscosité de la Pâte Abrasive
L’opération d’un concasseur VSI produisant des sables manufacturés de 0-5 mm exige une rigueur mathématique. Le pompage d’un volume d’eau insuffisant détruit la ligne de production. L’échec du maintien d’un rapport volumétrique strict de 1:1,5 (sable/eau) transforme la farine de roche à haute teneur en silice en une véritable pâte abrasive industrielle.
Cette pâte colmate et détruit les mailles des cribles en polyuréthane en moins de 72 heures.
La physique des fluides ne pardonne pas les économies d’eau. Lorsque le ratio baisse, la viscosité de la suspension augmente, empêchant les particules d’argile de se détacher des grains de sable. Si le laveur XSD est court-circuité ou sous-alimenté en eau, cette farine enrobe chimiquement le granulat. Le résultat est une perte totale de la viabilité opérationnelle du site : les bétonniers refuseront vos camions pour non-conformité.
La conception d’une ligne de traitement exige une matrice d’équipement synchronisée. Voici comment nous structurons un flux sans goulot d’étranglement pour un tel volume.
Le couplage d’un VSI8518 avec deux unités XSD3016 en parallèle divise la charge cinétique et stabilise la consommation électrique à des niveaux gérables.
| Phase du Processus | Modèle Recommandé | Capacité (tonnes par heure) | Puissance (kilowatts) |
|---|---|---|---|
| Concassage Tertiaire (Sable) | VSI8518 | 200-260 | 90×2 |
| Lavage Primaire (Configuration Double) | 2x XSD3016 | 100-200 (Combiné) | 15×2 |
| Récupération des Fines | Système Hydrocyclone Intégré | Ajustable selon le débit | Variable |
Observez la ligne de Lavage Primaire. L’utilisation de deux modèles XSD3016 fonctionnant à 15 kilowatts chacun empêche la saturation de la cuve. Diviser le flux garantit que l’eau a le temps physique de dissoudre l’argile avant que les godets ne soulèvent le sable propre.
Galets de Rivière 200 tph : Seuils de Tolérance Dynamique
- Charge d’Alimentation Laveur : Stricte limitation à 100 tph par unité XSD3016
- Ratio Volumétrique : 1:1.5 (Sable sec : Eau claire)
- Limite de Couple Moteur XSD : 15 kW (Risque de décrochage à 18 kW)
- Seuil de Récupération Cyclone : Captation garantie des fractions 0.15mm-0.6mm
- Teneur en Boue Finale : Maintenue sous la norme stricte de 3%
LH-LAVAGE_DU_SABLE_DE_CONCASSAGE_VSI_200_TPH-Février/2026-Ref-#91842

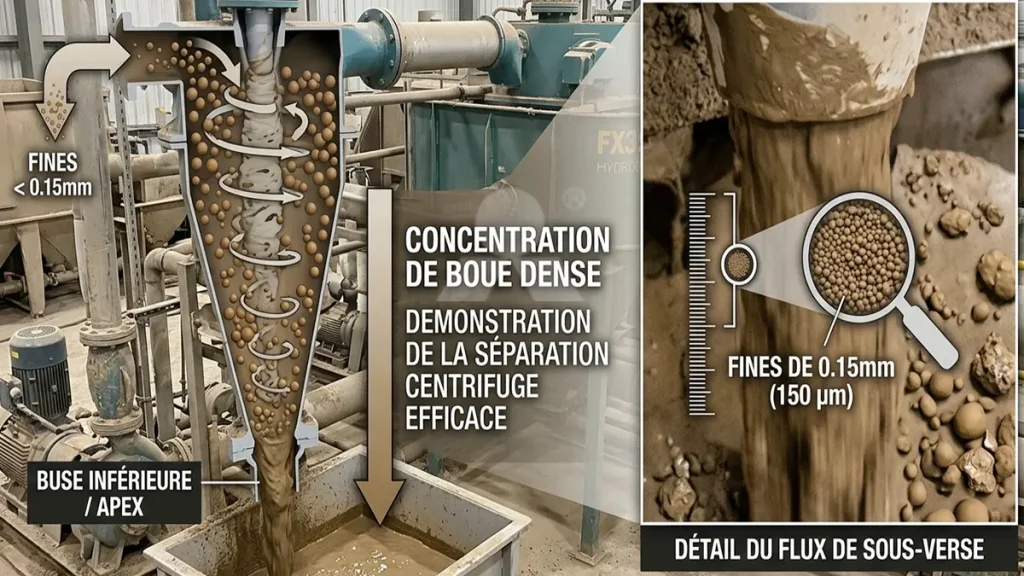

Récupération des Fines et Calibrage Hydrocyclone
Omettre le module de récupération des fines est une absurdité architecturale. Le processus de lavage par roue déborde naturellement de l’eau chargée de particules en suspension. Ne pas intégrer un cyclone de récupération de sable fin derrière la roue de lavage primaire entraîne une hémorragie allant jusqu’à 15 % des fractions premium (0,15 mm – 0,6 mm).
Vous jetez littéralement votre produit le plus rentable dans le bassin de décantation.
La courbe granulométrique du béton exige ces micro-fractions pour assurer la maniabilité et la résistance à la compression du mélange. Un sable artificiel dépourvu de son module de finesse moyen échouera lamentablement aux tests de conformité. Le système d’hydrocyclone utilise la force centrifuge pour séparer les sables fins de la boue liquide, réinjectant ces précieuses particules directement sur la bande transporteuse de produit fini.
Verdict Hydrodynamique & Perte de Fines
Par le passé, les opérateurs utilisaient de simples goulottes gravitaires. Aujourd’hui, un VSI moderne crache des pointes de 250 tph. Si vous déversez cette charge écrasante dans un seul XSD3016 conçu pour 100 tph, le moteur de 15 kW cale. L’énergie cinétique se transforme en chaleur de friction pure, carbonisant l’huile du réducteur en quelques minutes.
Ne sous-estimez jamais la viscosité des fines de quartz. Un pompage d’eau insuffisant transforme le bassin en une pâte abrasive dense. Cette boue industrielle bloque instantanément la rotation de la roue et déchire littéralement les mailles des tamis en polyuréthane d’égouttage sous la pression mécanique.
Les calculs de dynamique des fluides montrent que la collision cinétique (pierre contre pierre) à 180 MPa génère une poudre microscopique adhérant au granulat. Sans le brassage vigoureux et continu fourni par l’énergie d’un moteur de 15 kW correctement dimensionné, cette farine forme une couche argileuse persistante, entraînant un échec systématique aux tests de laboratoire.
Synchroniser le Bilan Massique ou Subir la Boue
L’ingénierie des flux ne s’improvise pas. Un VSI crachant un flux massif doit obligatoirement être couplé à une section de lavage capable d’absorber les pics de charge sans ralentir la rotation des roues. Permettre à 15 % de vos sables de s’échapper dans le bassin de décantation annule tout avantage d’avoir investi dans un concasseur tertiaire de haute précision. Si vous continuez à forcer un débit aveugle dans un système sous-dimensionné à 15 kW, la casse mécanique du mois prochain engloutira l’intégralité de vos marges bénéficiaires.
